Flange de orifício

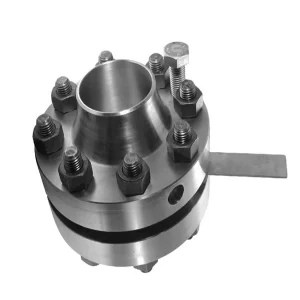

Flange de orifício geralmente vem com Face Elevada (RF) ou Face Conjunta do tipo Anel (Flange RTJ), é usado para fins de medição da vazão de fluidos de líquidos ou gases na respectiva tubulação. Com diferentes tipos de conexão (WN / SO / TH), há dois orifícios de fluxo na lateral do flange do orifício. Com uma placa de orifício montada e um parafuso jack, é fácil para a inspeção do flange e a substituição da placa de orifício e gaxetas.

ASME B16.36 é a norma comum de dimensão e tolerância, cobre a dimensão do flange de orifício de 1″ a 24″ com diferentes taxas de pressão. Os Kaysuns fornecem flanges de orifício com dimensões totais e classe 300#, 600#, 900#, 1500#, 2500# em todos os materiais como aço inoxidável, aço liga, aço inoxidável duplex, etc.

Especificação do Flange do Orifício:

Produto:	Flange de orifício
Faixa de dimensões:	1/2" a 72" (DN15 ~DN1800)
Tarifas/SCH:	150#—2500#,API2000PSI-20000PSI
Materiais:	Aço Inoxidável: ASTM A182 F304, F304L, F304/304L, F316, F316L, F316/FP316L, F317L, F321, F321H, F347, F347H, F51(Aço Duplex), N08904etc. Liga à base de níquel: Monel 400,Inconel 600,Incoloy 800/H,Alloy 20,Hastelloy C276,C22,B2, Cu70Ni30,Cu90Ni10,Titanium etc. Ligas de aço: ASTM A105, ASTM A182 F11, F12, F22, F5, F91, A350 LF2,LF3, A694 F42, F46, F48, F50, F52,
Normas:	ANSI B16.15, ANSI B16.47, MSS SP-44, API6A, API 17D, Norma do fabricante etc.
Nossa força	Entrega rápida Materiais diversos Conjunto completo de flange de anel giratório, incluindo gaxetas e parafusos Fabricação personalizada disponível Fornecimento de embalagens de materiais de tubulação Processo de sobreposição Inspeção por terceiros disponível

Notas:
① Equivalente de EN/DIN está disponível para acima.
②. O material acima é apenas para sua referência. A consulta real considerará a quantidade do pedido e o prazo de entrega.
③. Caso não tenha encontrado seu material aqui, solicitamos que faça uma consulta específica para [email protected] .

ASME B16.36-2006 Orifice Flanges

Nominal Pipe Size		CLASSE 300		CLASSE 600		CLASSE 900		CLASSE 1500		CLASSE 2500		Nominal Pipe Size
Nominal Pipe Size		Thickness Min	Length Thru Hub W/neck	Thickness Min	Length Thru Hub W/neck	Thickness Min	Length Thru Hub W/neck	Thickness Min	Length Thru Hub W/neck	Thickness Min	Length Thru Hub W/neck	Nominal Pipe Size
MILÍMETROS	POLEGADA	T	LTB	T	LTB	T	LTB	T	LTB	T	LTB	MILÍMETROS	POLEGADA
25	1	36.6	83	36.6	83	38.1	89	38.1	89	38.1	98	25	1
40	1 ½	36.6	86	36.6	86	38.1	95	38.1	95	44.5	117	40	1 ½
50	2	36.6	86	36.6	86	38.1	108	38.1	108	50.8	133	50	2
65	2 ½	36.6	89	36.6	89	41.3	111	41.3	111	57.2	149	65	2 ½
80	3	36.6	89	36.6	89	38.1	108	47.7	123	66.7	174	80	3
100	4	36.6	92	38.1	109	44.5	120	54	130	76.2	196	100	4
150	6	36.6	100	47.8	124	55.6	146	82.6	177	108	279	150	6
200	8	39.7	112	55.6	140	63.5	168	92.1	219	127	324	200	8
250	10	46.1	118	63.5	159	69.9	190	108	260	165.1	425	250	10
300	12	49.3	131	66.7	163	79.4	206	123.9	289	184.2	170	300	12
350	14	52.4	143	69.9	172	85.8	219	133.4	304			350	14
400	16	55.6	146	76.2	185	88.9	222	146.1	317			400	16
450	18	58.8	159	82.6	191	101.6	235	162	333			450	18
500	20	62	162	88.9	197	108	254	177.8	362			500	20
600	24	68.3	169	101.6	210	139.7	298	203.2	412			600	24

Aplicação:

Offshore
Engenharia Química
Onshore Oil&Gas
Fábricas de papel
Fertilizante
Engenharia Ambiental
Projeto de energia
Mineração
Estaleiro naval
Fabricação mecânica
Alimentos e Farmácia

Catálogo de Flanges

Flanges

Se você não encontrar aqui os dados que precisa, não hesite em entre em contato conosco.
