Hastelloy Aleación G-30 (UNS N06030) es un níquel-cromo-hierro material que pertenece al Familia de aleaciones Hastelloy ,Hastelloy Serie G, con alta resistencia al ácido fosfórico húmedo (P2O5). Se inventó en las décadas de 1970 y 1980 y se utiliza desde hace más de 30 años.
Composición química de la aleación G-30
Debido a su alto contenido en cromo, la aleación G-30 es muy resistente a otros ácidos oxidantes. Debido a su importante molibdeno y contenido de cobre, es muy resistente a los ácidos clorhídrico y sulfúrico. La aleación G-30 también es resistente a un ataque local bastante moderado inducido por cloruros. Esto puede explicar los depósitos que aparecen a continuación en los evaporadores utilizados para concentrar P2O5.
La aleación G-30 está diseñada específicamente para resistir el ataque del ácido fosfórico comercial. Esta aleación es especialmente adecuada para tubos de intercambio de calor y otros componentes de la industria de fertilizantes. Su alto contenido en cobalto la convierte también en la aleación preferida para el decapado de soluciones fuertemente oxidantes.
La chapa G-30 se ajusta a ASME SB 582/ASTM B 582. Las barras están disponibles en ASME SB 581/ASTM B 581.
| Peso % | |
| Níquel | 43 Balance |
| Cromo | 30 |
| Hierro | 15 |
| Molibdeno | 5.5 |
| Tungsteno | 2.5 |
| Cobre | 2 |
| Niobio | 0.8 |
| Cobalto | 5 máx. |
| Manganeso | 1,5 máx. |
| Silicio | 0,8 máx. |
| Carbono | 0,03 máx. |
Ácido fosfórico por vía húmeda
El ácido fosfórico húmedo (P2O5) procede de la reacción del mineral de fosfato con el ácido sulfúrico.
Contiene muchas impurezas y tiene una concentración de P2O5 de sólo un 30% aproximadamente. Esto se debe a que se necesita una gran cantidad de agua de enjuague para separarlo del otro producto principal de la reacción, el sulfato cálcico. Las impurezas típicas incluyen ácido sulfúrico sin reaccionar, varios iones metálicos, iones fluoruro e iones cloruro. Los iones fluoruro tienden a formar complejos con los iones metálicos y, por tanto, son menos abundantes que los iones cloruro. Esto influye mucho en la reacción electroquímica entre el ácido fosfórico del "proceso húmedo" y el material metálico. Las partículas también pueden estar presentes en el ácido del "Proceso húmedo".
Normalmente, la concentración de P2O5 aumenta hasta el 54% en este proceso. La concentración de impurezas disminuye al aumentar la concentración de ácido fosfórico. Esto contrarresta el efecto de concentración de la corrosividad del ácido.
En el gráfico siguiente se compara la aleación G-30 con el acero inoxidable. Datos de corrosión basados en pruebas de tres concentraciones diferentes (36, 48 y 54%) de ácido fosfórico "Proceso húmedo" a 121°C (250°F).

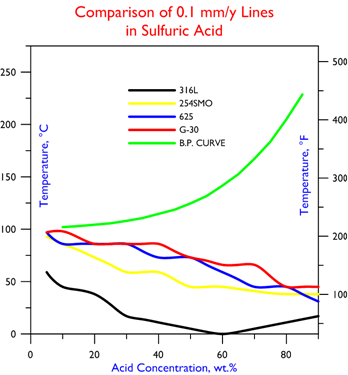

Resistente al ácido clorhídrico y al ácido sulfúrico, los datos de resistencia a la corrosión del G-30 son los siguientes.
Los datos comparativos de resistencia a la corrosión por ácido clorhídrico son los siguientes.
ES
EN
RU
PT
FR
