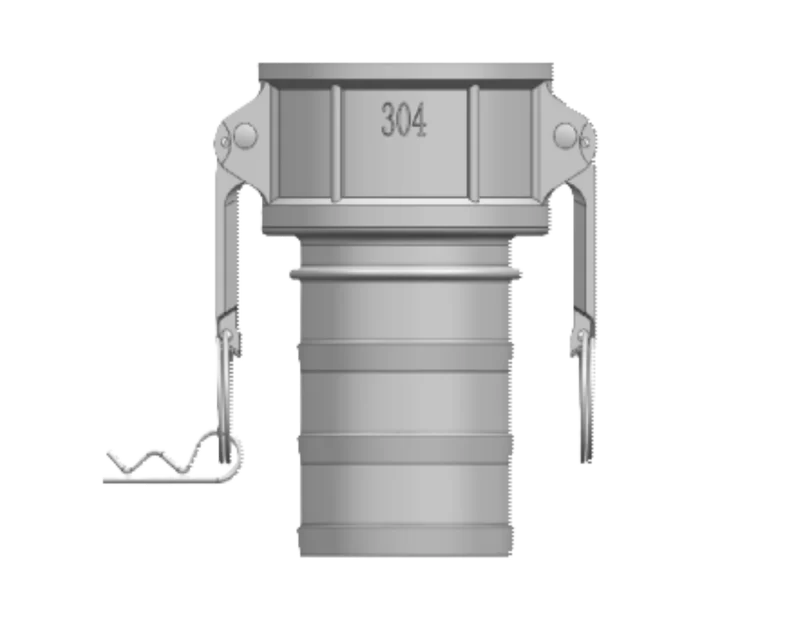

Быстроразъемное соединение типа C
Быстроразъемный соединитель C-типа представляет собой паз с двумя головками, а другой конец имеет бамбуковую форму... Читать далее "Быстроразъемное соединение типа C
Колено из нержавеющей стали
Трубные фитинги из нержавеющей стали Колено из нержавеющей стали Нержавеющая сталь, дуплексная сталь, сплавы на основе никеля, титана и т.д. Что такое колено из нержавеющей стали... Читать далее "Колено из нержавеющей стали
Гибкие вакуумные шланги
Вакуумные гибкие шланги Особенности: 1. Гибкая трубка может быть разработана в соответствии с различными спецификациями. 2. Мягкие и жесткие серии для... Читать далее "Гибкие вакуумные шланги
Вакуумные приводы
Вакуумные приводы Вакуумные приводы: оптимальное управление положением клапана.В этих системах используется небольшой клапан с электронным управлением для регулировки вакуума... Читать далее "Вакуумные приводы
Вакуумные адаптеры
Вакуумные адаптеры Вакуумные адаптеры - это портативные разъемы для быстрого соединения вакуумированных трубок, используемые для соединения некоторых вакуумных фитингов, таких как... Читать далее "Вакуумные адаптеры
Центральное кольцо
Центральное кольцо Центральное кольцо относится к соединительным деталям для вакуумной трубопроводной арматуры, такой как труба, насос и... Читать далее "Центральное кольцо
Сварные трубные фитинги
Фитинги для сварных труб Под фитингом понимается деталь, используемая в трубопроводной системе для изменения направления, разветвления... Читать далее "Сварные трубные фитинги
Вакуумные фланцы и фитинги ISO
Вакуумные фланцы и фитинги ISO Компания Kaysuns предлагает полную линейку вакуумных фитингов и фланцев ISO. Различные вакуумные фитинги... Читать далее "Вакуумные фланцы и фитинги ISO
Фитинги и фланцы CF
Фланцы и фитинги CF
Kaysuns производит и предоставляет полную линейку Фитинги и фланцы CF. Другой тип вакуумной арматуры от Фитинги и фланцы KF , ISO фитинги и фланцы. Фитинги CF идеально подходят для работы в условиях сверхвысокого вакуума и готовы к использованию сразу после получения. Компоненты CF, фитинги CF и фланцы CF доступны в различных конфигурациях.
- Фланцы
- Соски
- Локти
- Тройники
- Кресты
Характеристики фитингов и фитингов CF:
- 1. Фланцы CF разработаны в соответствии с ISO 3669 и могут быть изменены по запросу.
- 2. Размеры фланцев от CF 16 до CF250.
- 3. Фланцы CF доступны как в поворотных, так и в неподвижных моделях со сквозными или резьбовыми отверстиями.
- 4. Стандартные материалы - нержавеющая сталь 304 и 316L.
- 5. Продукты CF поставляются с обработкой. Доступны и другие варианты отделки.
- 6. Простота сборки и разборки.
- 7. Система может позволить себе до 932 ℉ (500 ℃) для медных прокладок; 399 ℉ (204 ℃) для прокладок из витона. Однако продолжительный нагрев выше 302 ℉ (150 ℃) может привести к повреждению уплотнительного кольца.
- 8. Фланцы CF проходят испытания 100 % перед отправкой.
- 9. Диапазон вакуума:
- Медная прокладка: ≥10-12Torr
- Прокладка из фторуглерода FKM (витон): ≥10-8 Торр
- 10. Диапазон температур уплотнения:
- Медь: от -325 до 842 ℉ (от -200 до 450 ℃)
- Фторуглерод FKM (витон): от -4 до 302 ℉ (от -20 до 150 ℃)
Применение фитингов и фланцев CF:
1. Высокий вакуум и сверхвысокий вакуум
1. ВРАЩАЮЩИЙСЯ ФЛАНС
2. ВНУТРЕННИЕ
3. ВИНТ
4. ФИКСИРОВАННЫЙ ФЛАНС
5. ПРОКЛАДКА
6. ПЛАСТИННАЯ ГАЙКА
7. ГАЙКА
1.CF ФЛАНЕЦ
2. ВИНТ
3. ОРЕХ
4. ПРОКЛАДКА
Невращающийся фланец (CF-F)
Фланец | Трубка | Размеры, дюймы (мм) | |||
A | B | C | D | ||
CF16 | 3/4″ | 1.33″ (33.8) | 0.30″ (7.5) | 1.06″ (26.9) | 0.76” (19.3) |
CF40 | 1 1/2″ | 2.74″ (69.5) | 0.50″ (12.7) | 2.31″ (58.7) | 1.51″ (38.3) |
CF63 | 2 1/2″ | 4.47″ (113.6) | 0.71″ (18.0) | 3.63″ (92.1) | 2.51″ (63.7) |
CF100 | 4″ | 5.97″ (151.6) | 0.79″ (20.0) | 5.13″ (130.3) | 4.01″ (101.8) |
CF160 | 6″ | 7.97″ (202.5) | 0.87″ (22.0) | 7.13″ (181.0) | 6.03” (153.1) |
CF200 | 8″ | 9.97″ (253.2) | 0.97″ (24.7) | 9.13″ (231.8) | 8.02″ (203.7) |
CF250 | 10″ | 13.25″ (336.5) | 1.12″ (28.5) | 12.07″ (306.5) | 10.02″ (254.5) |
Поворотный фланец (CF-R)
Фланец | Трубка | Размеры, дюймы (мм) | |||
A | B | C | D | ||
CF16 | 3/4″ | 1.33″ (33.8) | 0.30″ (7.5) | 1.06″ (26.9) | 0.76″ (19.3) |
CF40 | 1 1/2″ | 2.74″ (69.5) | 0.50″ (12.7) | 2.31″ (58.7) | 1.51″ (38.3) |
CF63 | 2 1/2″ | 4.47″ (113.6) | 0.75″ (19.0) | 3.63″ (92.1) | 2.51″ (63.7) |
CF100 | 4″ | 5.97″ (151.6) | 0.85″ (21.5) | 5.13″ (130.3) | 4.01″ (101.8) |
CF160 | 6″ | 7.97″ (202.5) | 0.94″ (24.0) | 7.13″ (181.0) | 6.03″ (153.1) |
CF200 | 8″ | 9.97″ (253.2) | 0.97″ (24.7) | 9.13″ (231.8) | 8.02″ (203.7) |
CF250 | 10″ | 13.25″ (336.5) | 1.12″ (28.5) | 12.07″ (306.5) | 10.02″ (254.5) |

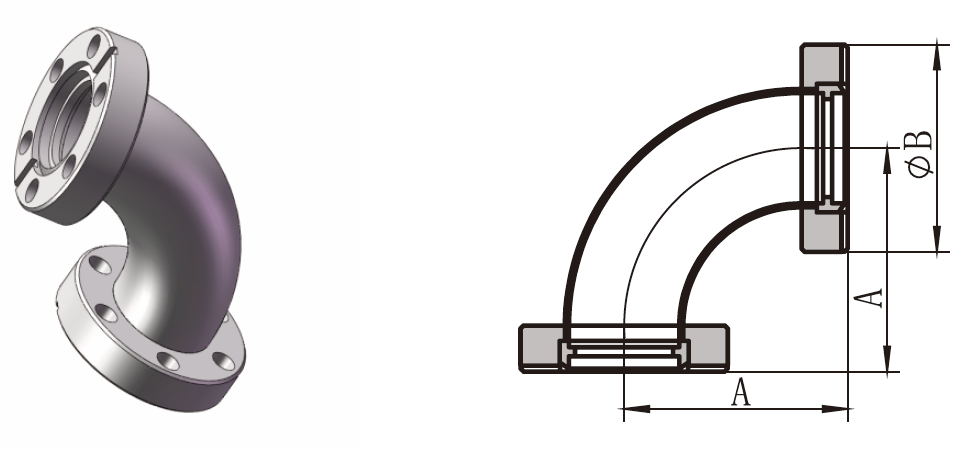

CF фланец 90 ° колено
