Центральное кольцо
Центральное кольцо относится к соединительной части для вакуума фитинги такие как труба, насос и клапан. Когда применяется вакуумная система, из-за разницы условий не существует единого стандарта, поэтому мы должны регулировать, что является стандартом. Комбинация центрирующего кольца может использоваться для герметичного соединения двух идентичных серий фланцев, а также может взаимодействовать с соответствующими сериями зажимов снаружи для обеспечения функции уплотнения и быстрой разборки.
- Центральное кольцо

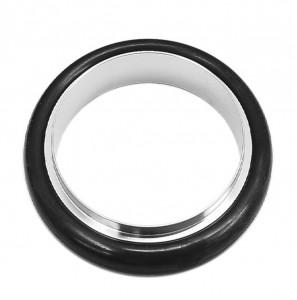

- Центрирующее кольцо с уплотнительным кольцом
- Центрирующее кольцо с наружным кольцом и уплотнительным кольцом
- Центрирующее кольцо со стопорным кольцом Наружное кольцо и уплотнительное кольцо
- KF Центрирующее кольцо Адаптер-О'кольцо
- OZ Центральное кольцо с внешним кольцом и O'Ring
Функции:
- 1. Стандартные материалы:
- Центрирующее кольцо: нержавеющая сталь 304. Другие материалы доступны по запросу.
- Уплотнительное кольцо: Витон. Другие материалы доступны по запросу.
- Наружное кольцо: алюминий. Другие материалы доступны по запросу.
- 2. Диапазон температур уплотнения:
- Фторуглерод FKM (витон): -5 ℃ 204 ℃ (23 -399 ℉)
- Кремний: -50 ℃ 180 ℃ (-58 ℉ ~ 356 ℉)
- Buna-N (NBR): - 25℃～121℃ (-13℉～250℉)
Приложения:
- 1. Вакуумное уплотнение
1. ВНЕШНЕЕ КОЛЬЦО
2. КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ
3. ЦЕНТРАЛЬНОЕ КОЛЬЦО
KF Центрирующее кольцо
Фланец | Трубка | Размеры, дюймы (мм) | |||
A | B | C | D | ||
KF10 | 1/2″ | 0,39 дюйма (10,0) | 0,47 дюйма (12,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF16 | 3/4″ | 0,63 дюйма (16,0) | 0,67 дюйма (17,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF25 | 1″ | 0,98 дюйма (25,0) | 1,02 дюйма (26,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF40 | 1 1/2″ | 1,57 дюйма (40,0) | 1,61 дюйма (41,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF50 | 2″ | 1,97 дюйма (50,0) | 2,05 дюйма (52,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
Центрирующее кольцо ISO
Фланец | Трубка | Размеры, дюймы (мм) | |||
A | B | C | D | ||
ISO63 | 2 1/2″ | 2,64 дюйма (67,0) | 2,74 дюйма (69,6 мм) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
ISO80 | 3″ | 3,15 дюйма (80,0) | 3,25 дюйма (82,6 мм) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
ISO100 | 4″ | 3,90 дюйма (99,0) | 4,00″ (101,6) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
ISO160 | 6″ | 5,91 дюйма (150,0) | 6,01 дюйма (152,6 мм) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
ISO200 | 8″ | 8,27 дюйма (210,0) | 8,37 дюйма (212,6 мм) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
ISO250 | 10″ | 10,14 дюйма (257,5 мм) | 10,25 дюйма (260,4 мм) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
ISO320 | 12″ | 12,28 дюйма (312,0) | 12,49 дюйма (317,3 мм) | 0,47 дюйма (12,0) | 0,22 дюйма (5,6) |
ISO400 | 16″ | 15,51 дюйма (394,0) | 17,75 дюйма (400,0) | 0,47 дюйма (12,0) | 0,22 дюйма (5,6) |
ISO500 | 20″ | 19,45″ (494,0) | 19,72 дюйма (501,0) | 0,47 дюйма (12,0) | 0,22 дюйма (5,6) |
Центрирующее кольцо KF с уплотнительным кольцом
Фланец | Трубка | Размеры, дюймы (мм) | |||
A | B | C | D | ||
KF10 | 1/2″ | 0,39 дюйма (10,0) | 0,47 дюйма (12,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF16 | 3/4″ | 0,63 дюйма (16,0) | 0,67 дюйма (17,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF25 | 1″ | 0,98 дюйма (25,0) | 1,02 дюйма (26,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF40 | 1 1/2″ | 1,57 дюйма (40,0) | 1,61 дюйма (41,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
KF50 | 2″ | 1,97 дюйма (50,0) | 2,05 дюйма (52,0) | 0,31 дюйма (8,0) | 0,15 дюйма (3,9) |
Центрирующее кольцо с уплотнительным кольцом и наружным кольцом
Фланец | Трубка | Размеры, дюймы (мм) | |||
A | B | C | D | ||
KF16 | 3/4″ | 0,63 дюйма (16,0) | 1,26 дюйма (32,0) | 0,31 дюйма (8,0) | 0,16 дюйма (4,0) |
KF25 | 1″ | 0,98 дюйма (25,0) | 1,65 дюйма (41,8 мм) | 0,31 дюйма (8,0) | 0,16 дюйма (4,0) |
KF40 | 1 1/2″ | 1,57 дюйма (40,0) | 2,22 дюйма (56,5 мм) | 0,31 дюйма (8,0) | 0,16 дюйма (4,0) |
KF50 | 2″ | 1,97 дюйма (50,0) | 3,02 дюйма (76,6 мм) | 0,31 дюйма (8,0) | 0,16 дюйма (4,0) |
* Для получения дополнительной информации о центральное кольцопожалуйста, не стесняйтесь связаться с нами.
