Bridas y accesorios CF
Kaysuns fabrica y proporciona una línea completa de Accesorios y bridas CF. Un tipo de conexiones de vacío diferente de Racores y bridas KF , Racores y bridas ISO. Los accesorios CF son ideales para entornos de vacío ultra alto y están listos para usar tal como se reciben. Los componentes CF, los accesorios CF y las bridas CF están disponibles en una variedad de configuraciones.
- Bridas
- Pezones
- Codos
- Camisetas

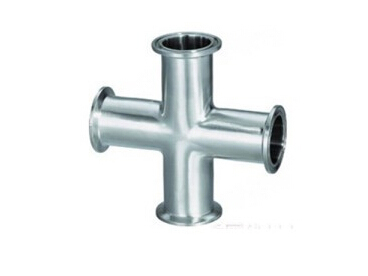

- Cruces
Características de los racores y racores CF:
- 1. Las bridas CF están diseñadas de acuerdo con ISO 3669 y se pueden cambiar a pedido.
- 2. Los tamaños de las bridas van desde CF 16 hasta CF250.
- 3. Las bridas CF están disponibles en modelos giratorios y no giratorios con orificios pasantes o roscados.
- 4. Los materiales estándar son acero inoxidable 304 y 316L.
- 5. Los productos CF se suministran con acabado mecanizado. También están disponibles otros acabados.
- 6. Fácil montaje o desmontaje
- 7. El sistema puede permitirse hasta 932 ℉ (500 ℃) para juntas de cobre; 399 ℉ (204 ℃) para juntas de Viton. Sin embargo, el calentamiento sostenido por encima de 302 ℉ (150 ℃) puede resultar en el deterioro de la junta tórica.
- 8. Las bridas CF se prueban 100 % antes del envío.
- 9. Rango de vacío:
- Junta de cobre: ≥10-12Torr
- Junta de fluorocarbono FKM (Viton): ≥10-8 Torr
- 10. Rango de temperatura del sello:
- Cobre: -325 a 842 ℉ (-200 a 450 ℃)
- Fluorocarbono FKM (Viton): -4 a 302 ℉ (-20 a 150 ℃)
Aplicaciones de accesorios y bridas CF:
- 1. Alto vacío y ultra alto vacío
1. PESTAÑA GIRATORIA
2. INTERIOR
3. TORNILLO
4. FLANCE FIJO
5. JUNTA
6. PLACA TUERCA
7. TUERCA
1.CF BRIDA
2 TORNILLO
3 TUERCA
4.JUNTA
Brida no giratoria (CF-F)

Brida
Tamaño
|
Tubo
Tamaño
|
Dimensiones, pulg. (Mm)
|
A
|
B
|
C
|
D
|
CF16
|
3/4″
|
1.33″ (33.8)
|
0.30″ (7.5)
|
1.06″ (26.9)
|
0.76” (19.3)
|
CF40
|
1 1/2″
|
2.74″ (69.5)
|
0.50″ (12.7)
|
2.31″ (58.7)
|
1.51″ (38.3)
|
CF63
|
2 1/2″
|
4.47″ (113.6)
|
0.71″ (18.0)
|
3.63″ (92.1)
|
2.51″ (63.7)
|
CF100
|
4″
|
5.97″ (151.6)
|
0.79″ (20.0)
|
5.13″ (130.3)
|
4.01″ (101.8)
|
CF160
|
6″
|
7.97″ (202.5)
|
0.87″ (22.0)
|
7.13″ (181.0)
|
6.03” (153.1)
|
CF200
|
8″
|
9.97″ (253.2)
|
0.97″ (24.7)
|
9.13″ (231.8)
|
8.02″ (203.7)
|
CF250
|
10″
|
13.25″ (336.5)
|
1.12″ (28.5)
|
12.07″ (306.5)
|
10.02″ (254.5)
|
Brida giratoria (CF-R)

Brida
Tamaño
|
Tubo
Tamaño
|
Dimensiones, pulg. (Mm)
|
A
|
B
|
C
|
D
|
CF16
|
3/4″
|
1.33″ (33.8)
|
0.30″ (7.5)
|
1.06″ (26.9)
|
0.76″ (19.3)
|
CF40
|
1 1/2″
|
2.74″ (69.5)
|
0.50″ (12.7)
|
2.31″ (58.7)
|
1.51″ (38.3)
|
CF63
|
2 1/2″
|
4.47″ (113.6)
|
0.75″ (19.0)
|
3.63″ (92.1)
|
2.51″ (63.7)
|
CF100
|
4″
|
5.97″ (151.6)
|
0.85″ (21.5)
|
5.13″ (130.3)
|
4.01″ (101.8)
|
CF160
|
6″
|
7.97″ (202.5)
|
0.94″ (24.0)
|
7.13″ (181.0)
|
6.03″ (153.1)
|
CF200
|
8″
|
9.97″ (253.2)
|
0.97″ (24.7)
|
9.13″ (231.8)
|
8.02″ (203.7)
|
CF250
|
10″
|
13.25″ (336.5)
|
1.12″ (28.5)
|
12.07″ (306.5)
|
10.02″ (254.5)
|
Brida CF Codo de 90 °
