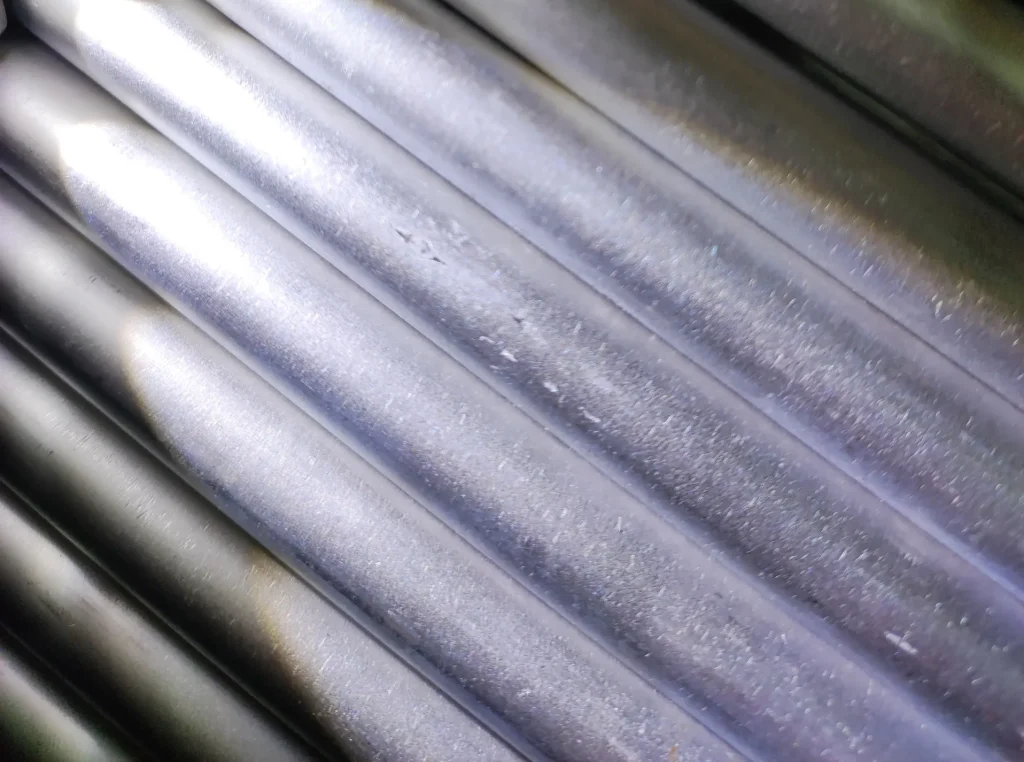

Tubería SCH 40
La tubería SCH 40 es una tubería estándar de espesor de pared medio diseñada para aplicaciones de presión media. Se utiliza ampliamente en el suministro y drenaje de agua, riego y transporte de fluidos industriales. Fabricada a partir de cloruro de polivinilo (PVC) o acero al carbono, esta tubería combina resistencia y versatilidad. Su espesor de pared aumenta proporcionalmente con el diámetro nominal de la tubería.
La tubería de PVC SCH 40 es adecuada para agua fría, mientras que la de acero puede soportar presiones más altas y se utiliza comúnmente para agua, petróleo y gas. “40” denota un grosor de pared estandarizado específico determinado por el tamaño de la tubería.Por ejemplo, una tubería SCH 40 de 3/4 de pulgada tiene un diámetro exterior ligeramente superior a 1 pulgada y un grosor de pared de aproximadamente 1/8 de pulgada.Se utiliza ampliamente en fontanería residencial, riego, transporte de productos químicos, soporte estructural y sistemas de rociadores contra incendios.
El tubo Schedule 40 es más delgado que el Schedule 80. Debido a su pared más gruesa, el Schedule 80 puede soportar presiones más altas. El tubo Schedule 80 tiene una clasificación PSI más alta, mientras que el tubo Schedule 40 es más flexible y típicamente más rentable.
- ASME B36.10M
- ASME B36.19M
- ASTM A53 / ASTM A106
- ASTM D1785 / UL 651
¿Tiene alguna necesidad?
Somos un proveedor profesional de tubos SCH 40 y SCH 40S, le invitamos a ponerse en contacto conmigo si tiene algún requisito.
Más información
Materiales de tuberías SCH 40
- Acero carbono:
ASTM A53 Grado B:
Tubo de uso general apto para soldar, rebordear o doblar, comúnmente utilizado para la transmisión de agua y gas.
ASTM A106 Grado B:
Tubo sin soldadura diseñado específicamente para entornos de alta temperatura y alta presión, como refinerías o plantas químicas.
API 5L Grado B:
Se utiliza principalmente para el transporte de larga distancia en la industria del petróleo y el gas. - De plástico:
PVC:
El material plástico más común.
Cumple las normas ASTM D1785 (presión) y ASTM D2665 (drenaje/ventilación).
Normalmente tiene una temperatura máxima de 60°C (140°F) y está estrictamente prohibido para aplicaciones de aire comprimido.
CPVC:
Ofrece una resistencia superior a las altas temperaturas en comparación con el PVC, utilizado habitualmente para agua caliente industrial o fluidos químicamente corrosivos. - En cambio, el acero inoxidable Tubos SCH 40S se utilizan en escenarios con requisitos extremadamente altos de higiene o resistencia a la corrosión.
Dimensiones típicas de los tubos ASTM A53 SCH 40
| NPS | OD , pulgadas | OD , mm | Espesor de pared , pulgadas | Espesor de pared , mm |
|---|---|---|---|---|
| 1/2 pulg. | 0,840 pulg. | 21,3 mm | 0,109 pulg. | 2,77 mm |
| 3/4 pulg. | 1,050 pulg. | 26,7 mm | 0,113 pulg. | 2,87 mm |
| 1 pulg. | 1,315 pulg. | 33,4 mm | 0,133 pulg. | 3,38 mm |
| 3/2 pulg. | 1,900 pulg. | 48,3 mm | 0,145 pulg. | 3,68 mm |
| 2 pulg. | 2,375 pulg. | 60,3 mm | 0,154 pulg. | 3,91 mm |
| 3 in. | 3,500 pulg. | 88,9 mm | 0,216 pulg. | 5,49 mm |
| 4 pulg. | 4,500 pulg. | 114,3 mm | 0,237 pulg. | 6,02 mm |
| 6 pulg. | 6,625 pulg. | 168,3 mm | 0,280 pulg. | 7,11 mm |
| 8 pulg. | 8,625 pulg. | 219,1 mm | 0,322 pulg. | 8,18 mm |
Proceso de fabricación de tubos SCH 40
Tubos soldados - ERW
- Formando:
Las bobinas de acero (fleje de acero) se curvan gradualmente en forma circular mediante una serie de rodillos. - Soldadura por resistencia de alta frecuencia (ERW):
La corriente de alta frecuencia genera calor a lo largo de los bordes del material del tubo, fusionando los bordes bajo la presión de las ruedas de apriete. - Tratamiento de soldadura:
A continuación, la soldadura se somete a un tratamiento térmico (normalizado) para alinear su microestructura con la del material base y garantizar su integridad estructural.
Tubos sin soldadura
- Piercing:
Un tocho redondo macizo se calienta hasta alcanzar temperaturas al rojo vivo y, a continuación, se perfora por el centro con una máquina perforadora para crear una abertura. - Ampliación y reducción de muros:
Utilizando un laminador continuo o una máquina perforadora de tubos, el espesor de pared se ajusta para cumplir con precisión los requisitos de espesor de pared SCH 40. - Talla:
Se asegura de que el diámetro exterior (DE) cumple las dimensiones estándar (por ejemplo, una tubería de 4“ debe ser de 4,500”) utilizando una máquina calibradora.
Proceso de extrusión de tubos de PVC/Plástico
- Mezclar y fundir:
La resina de PVC, los estabilizadores y los pigmentos se mezclan y se calientan para fundirlos. - Extrusión continua:
El plástico fundido se extruye a través de una matriz en forma de anillo para darle forma tubular. - Ajuste del vacío y enfriamiento:
El material se enfría en una cámara de vacío para garantizar un diámetro exterior preciso y evitar el colapso gravitatorio.
Tratamiento posterior
- Galvanización:
Previa solicitud, Kaysuns someterá los tubos de acero SCH 40 a un baño de galvanización en caliente para conseguir un revestimiento resistente a la corrosión. - Ensayos no destructivos (END):
Verificar la integridad de la tubería bajo la presión de trabajo especificada mediante pruebas hidrostáticas, pruebas ultrasónicas o pruebas de corrientes parásitas. - Marcado:
El material, la designación del espesor de pared (SCH 40) y el número de horno se imprimen por pulverización sobre el cuerpo del tubo de acuerdo con normas como ASME B36.10M.
Aplicaciones de tuberías SCH 40
Tubos de acero al carbono / acero galvanizado
- Transporte de fluidos y gases
- Tuberías del sistema HVAC
- Industria del petróleo y el gas
- Sistemas de rociadores contra incendios
Tubos de PVC/Plástico
- Fontanería residencial y comercial
- Sistemas de riego
- Piscinas y spas
- Conductos eléctricos
