bridas， Introducción al conocimiento Enciclopedia Francisca.
"Brida" es la abreviatura de "flange", que es una transliteración de "flange". Fue propuesta por primera vez por un inglés llamado Elchat en 1809 y también propuso un método de fundición para bridas. Sin embargo, su uso no se generalizó durante un periodo de tiempo considerable hasta principios del siglo XX, cuando las bridas se utilizaron ampliamente en diversos equipos mecánicos y conexiones de tuberías.

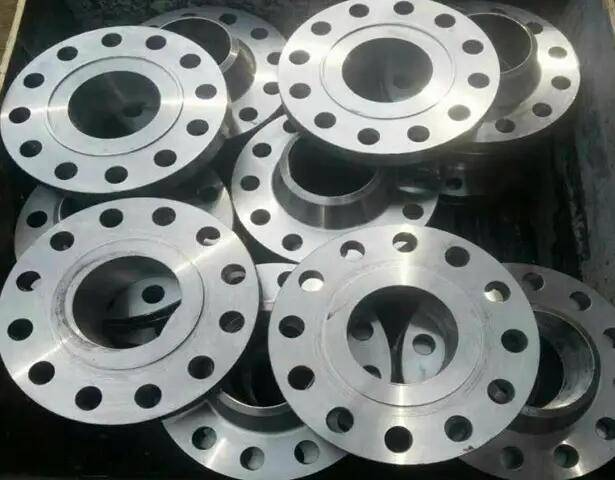

¿Qué es una brida?
Una brida, también conocida como reborde o brida. Suele referirse a la apertura de varios orificios fijos alrededor de un cuerpo metálico en forma de disco para conectar otros componentes, y se utiliza ampliamente en diversos equipos mecánicos y conexiones de tuberías. Una brida es un componente que une ejes y se utiliza para conectar extremos de tuberías; también son útiles las bridas de entrada y salida de equipos, utilizadas para conectar dos dispositivos, como las bridas de cajas de cambios.
1. De acuerdo con las normas de la industria química (HG):
Brida integral (IF), brida roscada (Th), brida soldar chapa (PL), brida soldar cuello (WN), brida soldar cuello (SO), brida soldar manguito (SW), brida soldar manguito suelto (PJ/SE), brida soldar manguito suelto (PJ/RJ), tapa brida forrada (BL (S)), tapa brida (BL).
2. Según las normas de la industria petroquímica (SH):
Brida roscada (PT), brida para soldar a tope (WN), brida para soldar plana (SO), brida para soldar por encastre (SW), brida de manguito suelto (LJ), tapa de brida (no especificada).
3. De acuerdo con la norma de la industria mecánica (JB):
Brida integral, brida de soldadura a tope, brida de soldadura plana tipo placa, brida de manguito suelto tipo placa anular de soldadura a tope, brida de manguito suelto tipo placa anular de soldadura plana, brida de manguito suelto tipo placa anular, tapa de brida.
4. De acuerdo con las normas nacionales (GB):
Brida integral, brida roscada, brida de soldadura a tope, brida de soldadura plana con cuello, brida de soldadura de manguito con cuello, anillo de soldadura a tope con cuello brida de manguito suelto, brida de soldadura plana con placa, brida de manguito suelto con placa de anillo de soldadura a tope, brida de manguito suelto con placa de anillo de soldadura plana, brida de manguito suelto con placa de anillo, tapa de brida.
Norma para bridas
Como tipo de conector, las bridas se utilizan ampliamente a nivel internacional, lo que requiere una norma unificada. Por ejemplo, actualmente existen dos sistemas estándar principales para bridas de tuberías, a saber, el sistema europeo de bridas de tuberías representado por la DIN alemana (incluida la antigua Unión Soviética) (DIN, GB, JB, HG20592) y el sistema americano de bridas de tuberías representado por las bridas de tuberías ANSI americanas (incluidas ANSI, GB, HG20615). Además, también existen las bridas para tuberías japonesas JIS, que generalmente sólo se utilizan para obras públicas en plantas petroquímicas y tienen un impacto internacional relativamente pequeño. He aquí una breve introducción a las bridas para tuberías en varios países:
1. Sistema europeo de bridas
Sistema europeo de bridas: DIN alemán (incluida la Unión Soviética)
Presión nominal: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, 40,0, Mpa;
Diámetro de cálculo: 15-600 mm;
Los tipos estructurales de bridas incluyen: tipo de placa de soldadura plana, tipo de manguito suelto de anillo de soldadura plana, tipo de manguito suelto de borde laminado, tipo de manguito suelto de borde laminado de soldadura a tope, tipo de manguito suelto de anillo de soldadura a tope, tipo de soldadura a tope, tipo de conexión roscada de cuello, tipo integral y cubierta de brida; Las superficies de sellado de brida incluyen: superficies planas, cóncavas, convexas, de espiga y ranura, superficies de conexión de anillo de goma, superficies de lente y superficies de soldadura de membrana;
La norma de registro de bridas de tubos OCT publicada por la Unión Soviética en 1980 es similar a la norma DIN alemana.
2. Sistema de bridas americano
Sistema de bridas americano: American ANSI B16.5 "Bridas para tuberías de acero y accesorios con bridas"
Presión nominal: 150psi (2,0Mpa), 300psi (5,0Mpa), 400psi (6,8Mpa), 600psi (10,0Mpa), 900psi (15,0Mpa), 1500psi (25,0Mpa), 2500psi (42,0Mpa);
Diámetro de cálculo: 6-4000 mm;
Los tipos estructurales de bridas incluyen la soldadura en banda, la soldadura por encastre, la conexión roscada, el manguito suelto, la soldadura a tope y la tapa de brida;
Superficie de sellado de la brida: superficie cóncava convexa, superficie de la ranura de la espiga, superficie de conexión del anillo metálico.
3. Brida para tuberías JIS (norma japonesa)
Brida para tuberías JIS: Generalmente sólo se utiliza para obras públicas en plantas petroquímicas y tiene un impacto relativamente pequeño a nivel internacional, sin formar un sistema independiente a nivel internacional.
El sistema estándar nacional GB para bridas de tuberías de acero en China.
1. Presión nominal: 0,25Mpa~42,0Mpa
Serie 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（Serie principal）
Serie 2：PN0.25, PN0.6, PN2.5, PN4.0
Los tamaños de brida PN0,25, PN0,6, PN1,0, PN1,6, PN2,5 y PN4,0 pertenecen al sistema de bridas europeo representado por bridas alemanas, mientras que el resto son sistemas de bridas americanos representados por bridas americanas.
En la norma GB, el nivel máximo de presión nominal perteneciente al sistema de bridas europeo es de 4Mpa, y el nivel máximo de presión nominal perteneciente al sistema de bridas americano es de 42Mpa.
2. Diámetro nominal: 10mm~4000mm
3. La forma estructural de las bridas:
Brida integral brida unitaria
Brida roscada;
Brida de soldadura, brida de soldadura a tope;
Brida de soldadura de cuello, brida de soldadura de manguito de cuello, brida de soldadura de placa: brida de manguito suelto, anillo de soldadura de manguito suelto con brida de cuello, anillo de soldadura de manguito suelto con brida de placa, anillo de soldadura de placa con brida de manguito suelto, brida de manguito suelto con brida de placa
Tapa de brida ciega (brida de orificio ciego).
4. Superficies de sellado de las bridas: planas, cóncavas, convexas, superficies de espiga y ranura, superficies de conexión anular
Montaje de bridas
1.Antes de montar la brida, es necesario limpiar la superficie de la brida, especialmente la superficie de sellado.
2.Al ensamblar bridas de soldadura plana, el extremo de la tubería debe insertarse en la brida con un espesor de diámetro interior de 2 ≤ 3, y luego la brida debe soldarse por puntos a la tubería. Si se trata de una tubería horizontal, la brida debe ser soldada por puntos desde arriba, y luego la posición de la brida debe ser comprobada y corregida desde diferentes direcciones utilizando una regla de ángulo de 90 °, de modo que su superficie de sellado sea perpendicular a la línea central de la tubería. El segundo punto bajo la soldadura por puntos es correcto.
3. Utilice una regla de ángulo de 90 ° para comprobar y corregir la posición de la brida desde las direcciones izquierda y derecha. Tras pasar por el tercer y cuarto punto, suelde por puntos y fije la brida.
4. Para el montaje de pares de bridas, los agujeros de los pernos para instalar la brida deben estar alineados con los correspondientes agujeros de los pernos de la brida fija y paralelos a la brida fija, con una desviación no inferior a 1,5% del diámetro exterior de cada mil bridas, Y no superior a 2mm.
Al seleccionar la brida correspondiente para equipos o componentes de válvulas, debe prestarse atención a si la brida del equipo o componente de válvula original coincide con el tamaño de la conexión de brida utilizada en la tubería.
Materiales habituales para cojines blandos
El tablero de caucho y el tablero de caucho y algodón son los materiales de almohadillas blandas para bridas más utilizados.
1. Lámina de caucho industrial
La lámina de caucho, comúnmente conocida como lámina de caucho industrial, también se conoce como lámina de caucho vulcanizado industrial o lámina de caucho.
2. Tablero de algodón de caucho
El cartón de algodón de caucho, también conocido como cartón de caucho de amianto, se utiliza generalmente como junta para sellar equipos y bridas de tuberías. El medio puede ser agua, vapor, aire, diversos gases, amoníaco, álcali y aceite.
Conexión de bridas
1. La conexión de la brida debe mantenerse en el mismo eje, y la desviación del centro del agujero del perno no debe exceder 5% del diámetro del agujero. El perno debe perforarse libremente. Los pernos de conexión de la brida deben tener las mismas especificaciones, la dirección de instalación debe ser la misma, y los pernos deben apretarse simétrica y uniformemente.
2. No deben utilizarse arandelas biseladas de diferentes espesores para compensar el no paralelismo de la brida. 3. No se deben utilizar arandelas dobles. 3. Cuando sea necesario empalmar juntas de gran diámetro, éstas no deben acoplarse con puertos planos, sino en forma de anillos diagonales de solape o laberintos.
3. Para facilitar la instalación y el desmontaje de la brida, los pernos de fijación y la superficie de la brida no deberán ser inferiores a 200 mm.
4.Al apretar los tornillos, deben ser simétricos y cruzarse para asegurar una fuerza uniforme sobre las arandelas.
5. Los pernos y tuercas deben recubrirse con disulfuro de molibdeno, aceite de grafito o polvo de grafito para su posterior eliminación: acero inoxidable, pernos y tuercas de acero de aleación; La temperatura de diseño de la tubería es inferior a 100 ℃ o 0 ℃; Instalaciones al aire libre; Corrosión atmosférica o medios corrosivos.
6. Antes de la instalación, las arandelas metálicas como las de cobre, aluminio y acero blando deben ser recocidas.
7. No está permitido enterrar directamente las conexiones de brida. La conexión de brida de las tuberías enterradas debe tener pozos de inspección. Si es necesario enterrarla, deben tomarse medidas anticorrosión.
